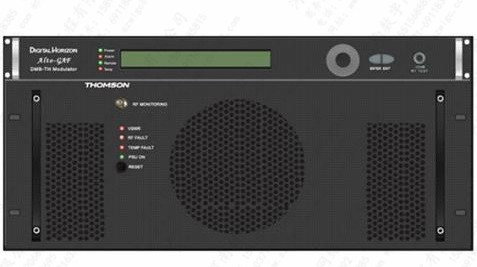

DNE-2150 单频网同步传输覆盖发射机
产品概述
300W-1KW地面数字电视广播发射机是新一代高效率地面数字电视广播发射机。支持单频网和多频网组网方式;支持单载波和多载波模式;提供470MHz~566MHz、606MHz~806MHz带宽;采用高增益、高线性、NXP-LDMOS-BLF888B进口功放模块;本设备具有AGC功能,保持发射机恒定功率输出,保证了产品的稳定可靠和优越性能。1KW地面数字电视广播发射机可广泛运用在电视台HDTV/SDTV地面数字电视信号传输或广播系统中,也能提供数据广播。
主要特性
·完全符合国家广播电影电视行业标准GB20600-2006和GB/T 28435-2012
·发射机的射频输出频谱完全符合GB20600-2006频谱模板要求
·采用高增益、高线性LDMOS进口功放模块
·低功耗超线性设计,提升发射机的发射功率,并降低非线性失真产物
·具有AGC功能,保持功率恒定输出,保障产品的稳定性、可靠性
·支持LED灯及液晶显示屏指示主要报警和监控信号
·配备高效率的功放开关电源,稳压范围宽,效率高,适应较大的供电波动
·开关电源并联输出,保证了电源稳定性
·具有多重防雷措施,整机有完善的保护装置
·设计中充分考虑用户的使用环境和条件,使设备实现24小时工作和无人值守
·发射机具备自我保护、故障自我诊断功能
·发射机具备遥控遥测接口,用于远程或本地模式下对发射机工作模式进行状态监测
·支持发射机工作状态的实时监控和报警功能
·采用风机制冷设计
·智能化全数字面板控制,操作简单、方便
·模块化结构设计,安装维修方便,结构外形美观,大方
技术指标

本参数

 标准

 GB20600-2006和GB/T 28435-2012或DVB-T/T2

 调制方式

 支持4QAM、16QAM、32QAM 、64QAM模式

 工作频段

 470MHz~566MHz、606MHz~806MHz

 频率稳定度(3个月)

 采用外部时钟参考时:≤10-10

 采用内部时钟参考时:≤10-7

 频率准确度

 MFN: ≤±100Hz  /  SFN:≤±1Hz

 本振相位噪声

 ≤ -70dBc@10Hz

 ≤ -90dBc@100Hz

 ≤ -100dBc@1kHz

 ≤ -105dBc@10kHz

 ≤ -115dBc@100kHz

 ≤ -130dBc@1MHz

 输出功率

 1KW

 射频输出功率稳定度

 ±0.2dB

 带内不平度(fc±3.591MHz)

 ±0.5dB

 带外频谱特性

 符合GB20600-2006中带外频谱模板的有关规定

 带肩比

 ≤-40dB@中心频率IF±4.2MHz(单载波模式时MER\带肩比会提高5dB以上)

 调制误差率MER

 ≥36dB

 整机效率

 ≥30%(高效)  ≥20%(常规)

 邻频道内发射功率

 邻频道内的发射与带内发射功率的比≤-55dB,满足邻频道内的发射功率≤13mW

 邻频道外发射功率

 邻频道外的发射与带内发射功率的比≤-70dB,满足邻频道外的发射功率≤13mW

 输入特性

 TS流输入

 ASI接口,BNC接头,阴型,75Ω

 输出特性

 输出接头

 1 5/8,直馈

 输出阻抗

 50Ω

 输出反射损耗(8MHz带内)

 ≥26dB(正常工作),≥20dB(允许工作)

 环境条件

 工作温度

 -20~+50℃(工作),-30~+75℃(存储)

 相对湿度

 <95%(25℃时无冷凝)

 大气压力

 86~106kPa

 供电电源

 AC,三相380±20%,50Hz

 尺寸

 600mm×850mm×1780mm
