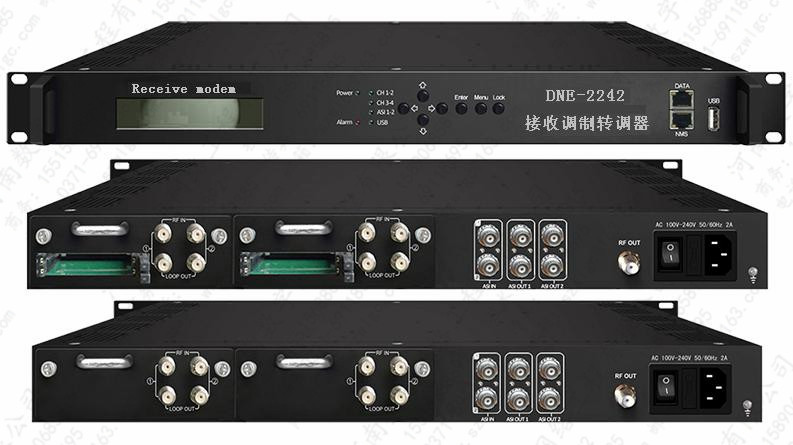

DNE-2242 多功能接收调制转调器
产品概述

NDS3542D 多功能接收调制转调器是一款具备高集成度、高性能、 高性价比的带解扰、复用、调制与一体的设备。该设备可提供Tuner接收和ASI输 入,经过解扰、复用、调制后输出射频信号(2个DVB-T频点输出),以及支持IP和ASI输出,支持CAM和BISS解密功能,非常适合新一代有线电视播出系统。

主要特性

·支持4路Tuner(DVB-C/-T/DTMB-T)+2路ASI输入
·支持2组(4路)ASI输出,每组一路备份
·支持2个DVB-T频点输出
·带1000M IP输出
·支持BISS解密功能
·支持USB的录播功能
·支持PSI/SI编辑和插入
·支持PCMCIA插槽,配备独立的CAM模块,每个模块支持解密多通道的节目
·优异的RF输出性能,MER≥40db
·支持液晶显示(LCD )和按键操作
·支持Web网络管理

技术指标

 输入

 4 路tuner(DVB-C/-T/DTMB-T)输入+2ASI输入

 复用

 输入通道

 4 路tuner输入+2ASI输入

 输出通道

 2 RF输出

 PID重映射

 128(每通道)

 功能

 PID重映射(手动或自动)

 自动生成PSI/SI表

 调制

 DVB-T通道

 2

 标准

 DVB-T COFDM

 带宽

 6M, 7M, 8M

 星座

 QPSK, 16QAM, 64QAM

 码率

 1/2, 2/3, 3/4, 5/6, 7/8

 保护间隔

 1/32, 1/16, 1/8, 1/4

 传输模式

 2K, 8K

 MER

 ≥42dB

 RF 频率范围

 30~1000MHz, 1KHz 步进

 RF 输出电平

 -30~ -10dBm (77~97dBµV), 0.1dB步进

 输出

 IP输出

 1000Mbps,RJ45  UDP协议

 ASI输出

 2组(4路)ASI输出(BNC接口),每组1路备份

 RF输出

 接口类型

 F头,75Ω阻抗

 频率范围

 30~1000MHz,1kHz步进

 输出电平

 -20dBm~0dBm(每个QAM载波), 0.1dB步进

 MER

 ≥40db

 ACLR

 -55dBC

 系统

 支持液晶显示(LCD),按键操作,web网络管理

 中文/英文操作界面,支持网络升级

 通用

 尺寸(长x宽x高)

 482mm×285mm×44mm

 重量

 3.5kg

 温度范围

 0~45℃(工作) ; -20~80℃(存储)

 电源需求

 AC 100~240V,50/60Hz

 功耗

 <25W
