| RVR 5kw数字调频广播发射机 |
 |
| 产品概述 |
 |
| 主要特性 |
 |

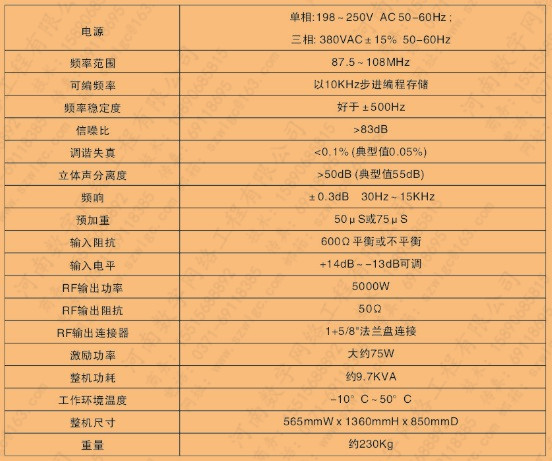

| 技术指标 |
 |
| DNE-2170 3KW CDR调频广播数字发射机
|
 |
| 产品概述 |
| 全固态调频频段数字音频广播（CDR）发射机是 结合当前国际计算机、半导体新发展技术，适应用户新应用要求，具有自主知识产权的新一代调频频段数字音频广播 （CDR）发射机。可以满足 CDR 使用要求，设备技术指标全部达到或超过国家调频广播和数字音频广播技术标准。国产发射机性能稳定可靠、操作简单、维护方便。 |
| 主要特性 |
● 先进的技术及设计理念
LDMOS 全固态技术，整机全固态化
国家专利分配、合成技术 专利号:ZL2014 2 0774733.8/ZL2014 2 0774779.8
模块化设计理念
● 并联冗余设计，降低停播率
功率放大器的并联冗余设计：发射机有四个完全相同的 800W 线性功率放大器，可互为备份，任意替换
电源的备份冗余设计：四个开关电源并联均流供电，微机监控 电源工作状态
激励器的备份冗余设计：主激励器和备激励器互为备份且自动 切换（备激励器为选购件）
● 智能化、网络化监控系统
ARM 处理器控制技术，具有强大的自诊断功能
触摸屏设计，操作简单实用
完善的数据检测技术、监控系统和功能完善的计算机控制软件
CAN 总线控制系统快速可靠，方便运用计算机管理和监控
● 完善的保护措施，保障设备安全运行
采用抗驻波比 40：1 的高性能大功率功放管
功率放大器设有 VSWR、温度、过激励等保护
开关电源设有过压、过流、欠压、温度等保护
整机设有 VSWR、防雷、缺相等保护
● 热插拔技术，方便维护与操作
放大器热插拔
开关电源热插拔 |
| 技术指标 |
|
指标要求 |
测试结果 |
频率调整步长 |
多频网模式≤ 1kHz |
符合 |
单频网模式≤ 1Hz |
符合 |
频率稳定度（3 个月） |
采用内部参考源≤ 1×10-7dB |
符合 |
采用外部参考源≤ 1×10-9dB |
符合 |
频率准确度 |
多频网模式±100Hz |
符合 |
单频网模式±1Hz |
符合 |
相位噪声 |
≤ -60dBc/Hz @10Hz |
-79dBc/Hz |
≤ -75dBc/Hz @100Hz |
-92dBc/Hz |
≤ -85dBc/Hz @1kHz |
-103dBc/Hz |
≤ -95dBc/Hz @10kHz |
-108dBc/Hz |
≤ -110dBc/Hz @100kHz |
-117dBc/Hz |
≤ -115dBc/Hz @1MHz |
-133dBc/Hz |
负载适应能力 |
反射损耗≥ 26dB（正常工作） |
符合 |
反射损耗≥ 20dB（允许工作） |
符合 |
频谱模板 |
应符合 GY/T 268.1-2013 中频谱模板的规定 |
符合 |
带内频谱符合性 |
≤ 1dB |
0.9dB |
子带间功率均匀性 |
≤ 0.5dB |
0.45db |
带肩（滤波器前） |
≤ -36dB |
-36.5dB |
带外杂散 |
邻频道带内的无用发射功率≤ -45dB |
-46dB |
邻频道带外的无用发射功率≤ -60dB，并且≤ 1mW（87MHz 以下） |
-61dB |
≤ -60dB，并且≤ 5mW（87MHz～108MHz） |
-60.5dB |
≤ -60dB，并且≤ 1mW（108MHz 以上） |
-61dB |
射频有效带宽 |
|
符合 |
射频输出功率稳定度 |
±0.5dB |
符合 |
峰值平均功率比 |
满足 CCDF 曲线模板要求 |
符合 |
|
|
| |
|
|
