DNE多工器_河南数字网络工程有限公司

多工器按其输入端口数量分为双工器或多工器。双工器是一种有三个端口的无源器件，它有两个输入端口和一个输出端口。两个不同频率的信号由输入端口进入，无损耗地在输出端叠加成一路宽频信号，用于电视发射的双工器，由任一端口至输出端的插入损耗都应非常小。
两个输入端之间互相隔离，其隔离度应达到30dB以上，以免两个信号相互干扰，造成信号的交互调制。多工器是多端口器件，有N个输入端口和一个输出端口。N个输入端口中的任一端口与输出端之间的插入损耗很小，多工器把N个信号无损耗低合成一路信号。

主要特性

◆多工器机械结构紧固，各零部件连接牢固无松动；
◆外观整洁，无表面划伤、毛刺、变形等现象；表面涂镀层无起泡、脱落等现象；
◆金属件无锈蚀或机械损伤。
◆滤波器及多工器的功率容量应充分满足输入功率的要求。在正常使用状态下，设备表面温度应不超过环境温度25℃。
◆滤波器及多工器的调谐部件采取温度补偿措施以保证设备的稳定性。

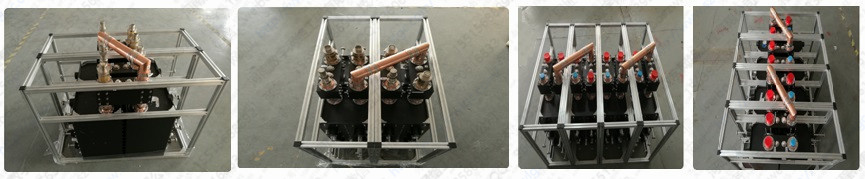

◆多工器为全桥式结构，宽带口预留，方便多工器今后的频道扩展。
◆多工器可实现两个或多个UHF 频道（470MHz-798 MHz）数字或模拟发射功率合成，可扩展增加频道。

技术指标

（1）频率范围：470-800MHz全频段范围内可调；
（2）结构形式：全桥式结构，包含三个桥式单元，预留宽带口；
（3）输入功率：数字3×2kW；
（4）输出功率：数字16 kW；
（5）特性阻抗：50Ω；
（6）电压驻波比：≤1.10；
（7）中心插损：≤0.7dB；
（8）边带插损：f0±3.8MHz≤1.5dB 非邻频；
f0±3.8MHz≤4dB  邻频；
（9）带外抑制：f0±4.2MHz≥4dB  非邻频；
        f0±4.2MHz≥6dB  邻频；
f0±6MHz≥20dB；
f0±12MHz≥40dB；
（10）隔离度：≥30dB；
（11）冷却方式：自然冷却；
（12）输入接口：1 5/8”同轴直口；
（13）输出接口：3 1/8”同轴直口；
