DNE隧道调频广播近端直放站_河南数字网络工程有限公司

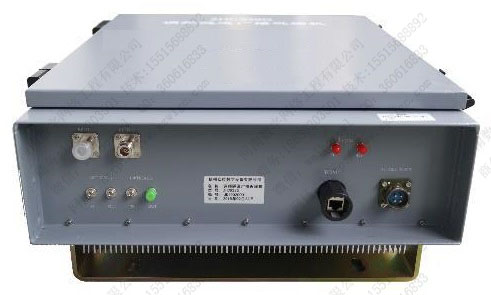

16通道 4光口数字化双向光纤技术壁挂式。该调频隧道广播近端机是隧道广播系统中前端信号处理设备，它集射频信号接收处理、应急信号切换、集中监控、电光转换、等功能与一体。它与远端机配套使用，是隧道广播覆盖系统中的主要收发设备。
隧道广播近端机，主频点控制，导频处理处理16路调频广播信号；采用数字化双向光纤技术，可对每台远端机的工作状态进行监测和控制；可将全部或部分通道切换至紧急广播信号。
近端机和远端机通过光缆连接实现数字光纤信号进行传输，远端机与泄漏电缆或发射天线连接可有效覆盖隧道无线广播盲区、将广播电台无线信号延伸覆盖到隧道或地下室各个角落。
该产品主要应用于公路隧道、地下停车场、地铁隧道和站厅、民防设施、大型体育场馆、学校、等等需要无线广播补点覆盖的场合。

主要特性

本机从功能模块区分，可分为射频信号接收放大，应急广播切换、射频信号数字处理、集中监控、电光转换等五部分组成。主要技术特点如下：
●一体化、壁挂式、全密封设计，可用于潮湿、多灰、有腐蚀性气体的场合。
●采用大型散热器进行自然冷却，适用于高温环境。
●广播射频信号采用全数字化选频、数字滤波、数字均衡，与外部信号同步效果好。
●在紧急情况下，可让所有16个输出载波都广播应急音频。
●采用模块化设计，维修维护方便。
●具有4个双向光口，组网灵活。组网结构：链型、星型、树型、环行等。
●与系统内各远端机双向通讯，实现对远端机远程集中监控。
●内置4G路由器，可与监测中心服务器进行数据交换。

技术指标

参数名称		参数值	备注
一、射频特性指标
工作频带		87～108MHz	21MHz
载波数		16
信道带宽		200KHz，设置步进100KHz	可定制其他带宽
信道增益	天线输入端	42dB±2dB（增加LNA低噪声放大器）	接头N
(AGC关)	插播端	5dB±2dB	接头N
增益调节范围及步长		0dB～50dB独立可调，1dB步进	近端、远端
增益调节误差(1dB)		1-20dB
		20-50dB
输出功率（最大）		-5dBm±1dB	多载波总功率
自动电平控制范围ALC		≥20dB
信道自动均衡范围		±15dB
插播频率设置范围		86～108MHz（小数点后四位）
互调		≤-55dB
频率稳定度		≤±0.01ppm
时延		≤25us	可定制
时延补偿		时延补偿范围：125μs
		时延补偿模式：自动
		时延调整精度：1μs
杂散发射	有效工作频带内杂散发射	≤-60dBc
	工作频带外	中心频率±200KHz≤+16dB 中心频率±400kHz≤-56dB
带内载波泄漏抑制		≥60dBc
调制误差率(MER)		≥55dB
调制信噪比		≥75dB
输入驻波比		≤1.30
二、光传输特性指标
光发波长：		1310nm/1550nm
光环路功能		支持光环自愈
光收发告警功能		支持远端故障(FEF)告警功能
光端口数		REC支持4光口	接口FC/UPC
光模块速率		1.25Gb/s-2.5Gb/s
光模块类型		SFP
通信协议		数字前端与直放站之间采用 CPRI 通用协议
通信距离		2W-20W/10km 25W-50/20km
组网功能		星型、链型、环型、菊花型组网等
三、接口物理特性
通信接口		RS23 RJ45
射频接口		2SL16 2SMA
光纤接口		FC/SC
功耗		≤50W供电方式：AC220V±20%/50Hz，
工作电压		88~220ACV，50Hz	航空插头
工作温度		-40℃～+55℃
工作气压		70KPa～106KPa
机箱类型		防护等级符合IP66标准，安规和电磁兼容符合相关的技术标准
散热方式		采用自然散热方式，结构需利于散热及定期维护。
软件升级		支持远程在线升级,支持任意节点升级，支持版本回退。
