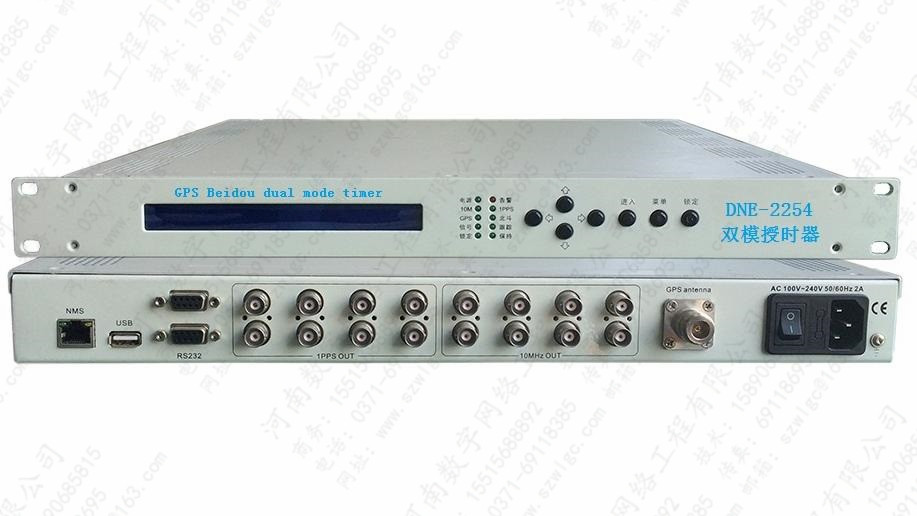

DNE-2254 双模授时器
产品概述
GPS/北斗双模授时器是我公司自主开发的高性能GPS/北斗双模时钟参考源。内置GPS/北斗双模接收机,超低相位噪声超高稳定度的恒温晶振,并采用独特的频率测控技术,可以产生高度和稳定度的10Mhz,1PPS秒脉冲和监控信号。可以为数字电视广播单频网建设提供高度的时间和频率参考源。
主要特性

·支持同时接收GPS信号和北斗导航系统信号
·具有自动驯服锁定的功能
·采用高稳恒温晶振,具有超低的相位噪声和超高的稳定度
·具有智能学习算法,驯服、保持工作模式自动切换
·可对时间信号进行延迟补偿
·具有8路10Mhz和8路1PPS输出
·支持时间日期及状态显示
·具有断电记忆功能,来电重启恢复(无需重新配置)

技术指标

 输入

 天线输入

 N型接头,阴型,50Ω,提供DC+5V馈电

 输出

 1PPS信号输出

 8路,BNC接头,阴型,TTL电平,50Ω

 10MHZ信号输出

 8路,BNC接头,阴型,正弦波(幅度12 ±1dBm),50Ω

 监控输出

 2路,RS232接头,D8-9接头,阴型

 波特率9600,数据位8位,停止位1位,无奇偶校验位

性能参数

 10MHZ输出信号

 频率准确度

 <5E-13(GPS或者北斗信号锁定,24小时平均值)

 <5E-10(GPS或者北斗信号断开,保持24小时后)

 频率稳定度

 100ms<5E-11

 1s<5E-12

 1s<5E-12

 相位噪声

 -80dBc/Hz@1Hz

 -120dBc/Hz@10Hz

 -135dBc/Hz@100Hz

 -140dBc/Hz@1kHz

 -150dBc/Hz@10kHz

 1PPS输出信号

 授时度

 <30ns

 上升沿时间

 <10ns

 脉冲宽度

 500ms

 保持度

 4us(GPS和北斗信号断开4小时)

 34us(GPS和北斗信号断开24小时)

 通用

 尺寸

 431mm×240mm×44.45mm

 重量

 3kg

 温度范围

 0℃~50℃(正常工作),-25℃~85℃(运输和存储)

 湿度

 正常工作:≤95%(20℃时无冷凝);允许工作:≤97%(无结露)

 电源

 AC :90V~264V, 47Hz~63Hz

 功耗

 开机:35W,稳态:30W(满输出状态)
