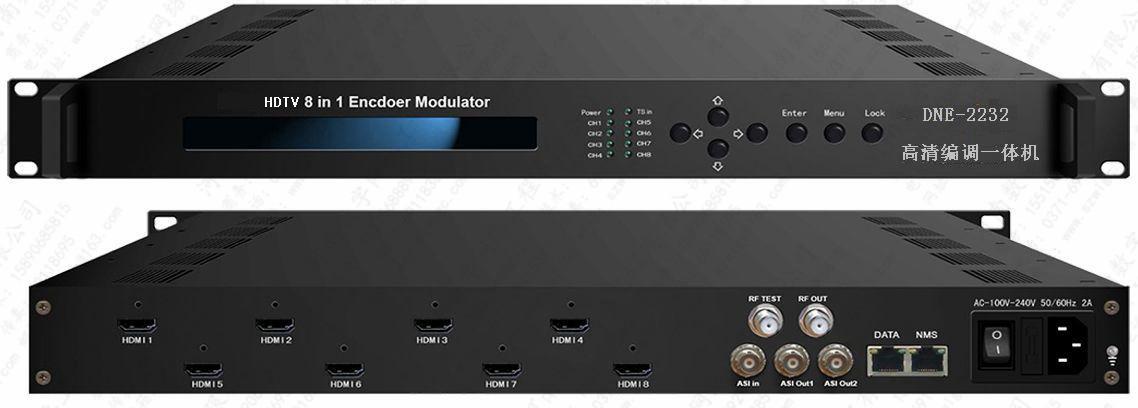

DNE-2232 高清8合1编调一体机
产品概述
高清8合1编调一体机是一款支持MPEG-4 AVC/H.264编码和DVB-C调制的设备。该设备可接收多种信号来源,如卫星接收机、闭路电视摄像机,蓝光播放器等;该设备将8路HDMI音视频信号和1路ASI输入经DVB-C调制后通过RF接口输出4个载波,RF输出频率范围为30~950MHz;其输出信号可由DVB-C标准电视或机顶盒接收。该设备支持8路SPTS 输出、4路载波输出及2路ASI输出。NDS3548H的高集成度有效降低了运营成本,可广泛应用于酒店、剧院、地铁、度假村等场所。
主要特性
·支持MPEG-4 AVC/H.264视频编码,先进的视频预处理算法
·支持MPEG-1 Layer 2 ,HE-AAC , LC-AAC音频编码
·支持8路HDMI和1路ASI输入
·支持编辑和插入PSI/SI
·支持2路ASI输出
·支持4路载波输出
·支持IP输出(UDP/RTP/RTSP协议)8路SPTS
·支持DVB-C QAM 全模式调制(J.83A/B/C)
·支持插入LCN (Logical Channel Number)
·优异的调制性能:MER≥42dB
·RF输出频率范围 30Mhz~950Mhz
·LCD液晶显示及按键操作
·支持网络管理(Web),支持远程升级
技术指标

 输入

 8路HDMI输入

 1路ASI输入, BNC接口

 视频

 分辨率

 1920×1080_60P, 1920×1080_50P

 1920×1080_60i, 1920×1080_50i

 1280×720_60P, 1280×720_50P

 720x576_50i, 720x480_59.95i

 编码方式

 MPEG-4 AVC/H.264

 编码码率

 0.8Mbps~19Mbps (每个通道)

 码率模式

 CBR,VBR

 GOP结构

 IBBP

 视频预处理

 去隔行, 降噪, 锐化

 音频

 编码方式

 MPEG-1 Layer 2, HE-AAC (V2), LC-AAC

 采样率

 48KHz

 采样精度

 24-bit

 码率

 64Kbps~384Kbps(每个通道)

 调制

 标准

 DVB-C(J.83A, J.83B, J.83C)

 MER

 ≥42dB

 频率范围

 30~950MHz, 1KHz 步进



          J.83A                     J.83B/C

 调制星座

 16、32、64、128、256QAM         64QAM, 256QAM



           8M                         6M

 符号率

 5.000~9.000Msps 自适应

 输出

 ASI

 2路ASI 输出(BNC 口)

 IP

 8路SPTS输出

 RF

 4路载波输出

 系统

 LCD + 按键操作

 支持Web网络管理,支持远程升级

 通用

 电源

 AC 100~240V,50/60Hz

 尺寸

 482mm×410mm×44mm

 环境温度

 0~45℃
