传输覆盖简介

1.应急广播体系建设，采用自组网快速灵活部署，载波带宽灵活配置；自组织，自愈合，自自适应，网络接口统一，兼容性强，无需转码适配，抗攻击能力强，性能稳定可靠，连续无故障MTBF值达32万小时免维护。支持点对点、点对面、树状、环状、网格状等任意拓扑结构。自组网MESH比IP/DVB/DTMB/FM传输应急广播信息更具优势。,
2.自组专网=四模传输覆盖网，无需IP/TCP移动、联通租用或开通费，没有SIM卡流量费；无需广电网络DVB-C智能IC卡套餐及开通费；无需融媒体中心DTMB、FM单向传输改造和低速多径干扰。
3.IP数字微波自组网到乡镇分控站点，级联干线传输；到行政村MESH自组网，IP宽带通信传输；村支书及主管手机授权分控，现场指挥调度；节省适配器、播控话筒、交换机等上百万投资。

功能模块应用：本市县级应急广播体系建设，采用自组网快速灵活部署，载波带宽灵活配置；具有自动选择较佳路由特性，自组织、自愈合，自动实现多拓扑工作状态。网络接口统一、兼容性强，无需转码适配，组网灵活、抗攻击能力强，自适应输入电平的波动，频率稳定度±6ppm，性能稳定可靠，连续无故障MTBF值达32万小时。支持点对点、点对面、树状、环状、网格状等任意拓扑结构。自组网MESH比IP/TCP、DVB-C/UDP、DTMB/AM、FM/RDS及卫星通信传输应急广播信息更具优势。大数据宽带稳定传输、多业务扩展。自组网可同时部署政府应急指挥中心，智慧广电系统，融媒体传输覆盖，公安雪亮工程系统
一、链路设置
1.核心技术：采用HEVC宏块域H.265动态压缩编码技术，MESH多跳自组网技术，2×2MIMO技术，COFDM正交频分复用技术，PTN数字微波网技术，IP无线网桥技术。传输稳定可靠，绕射穿透能力强，远距离抗衰落，噪声复杂环境误码率低，单跳传输距离5-60km。组建应急广播传输覆盖专网，提供1080P高清画质图像，高保真立体声传输效果。
2.系统设置：系统支持中文、英文、西班牙文等多国语言操作界面；支持环境勘测功能，安装部署之前可以提前扫描周围无线信号状态；系统支持天线校准功能，来改善信号的品质；支持频谱分析功能，可以对工作范围内的信号进行频谱扫描并图形化显示；信道选择（频率）支持手动和自动设置；功率调整支持手动和自动功能；
3.波道设置：中心频率为5.5GHz，频段4.900-6.100GHz，符合国家GB/T13159-2008《数字微波通信系统进网技术要求》、YD/T5088-2015《数字微波接力通信系统工程设计规范》和ITU-RF386-5标准。该频段按26.65MHz波道间隔，按需配置，具有前向纠错及抗干扰强的优点。
4.网络设置：PTN数字微波1+0配置，传输容量设定320Mbit/s，频段选定5G，IP/TCP/UDP组播流传输架构，采用QPSK/32QAM、64QAM、128QAM的调制解调方式，设定32QAM。传输带宽可达600Mbps，传输速率867Mbps、支持中继能力10跳，32/64个网格节点自组网接入规模、支持动中通工作模式。
5.组网承载：无线通信优化能力强大，内核采用802.11ac协议，向下可兼容802.11a/n协议；支持智能动态轮询协议，抗干扰能力强，即使在严重干扰地区，仍可保障有128个用户的稳定接入。适配接入应急广播IP/TCP、DVB/UDP、DTMB/AM、FM/RDS多模式传输，语音广播通话系统，数据回传系统，监测监管系统，抗干扰系统、防雷系统、远端UI界面控制系统。
二、天线配置
1.MESH多跳自组网技术，2×2MIMO技术，COFDM编码正交频分复用技术，传输稳定可靠，绕射穿透能力强，远距离抗衰落，噪声复杂环境误码率低，4K高清宽带高效传输。
2.自组网传输覆盖天线配置，依据场地工程师实地勘察，对地形地貌，周边环境，覆盖链路做出设计、分析、测试。 应急广播传输链路，可选用扇区天线、定向天线、全向天线。高增益天线，传输距离远，因地制宜，高效实用，为高速信息化大数据传输奠定基础。
三、硬件配置：
CPU主频2.3GHz，睿频4.2GHz运行流畅；六核心/十二线程，缓存16MB；内存容量16GB高速运行，大的32GB；硬盘容量512GB，集成显卡；15.6英寸全高清屏，分辨率1920x1080；无线网卡2×2MiMO；有线千M以太网卡；视频接口HDMI，音频接口；耳机/麦克风；触摸板，指纹识别；电源适配器100V-240V65W。

应急广播平台各系统间、应急广播平台间的接口协议接口功能和数据格式文件等符合《应急广播平台接口规范]083.应急广播平台具备与地面数字电视、调频播、中波广播、村村响大喇叭系统和动应急广播系统等系统接口对接的能力

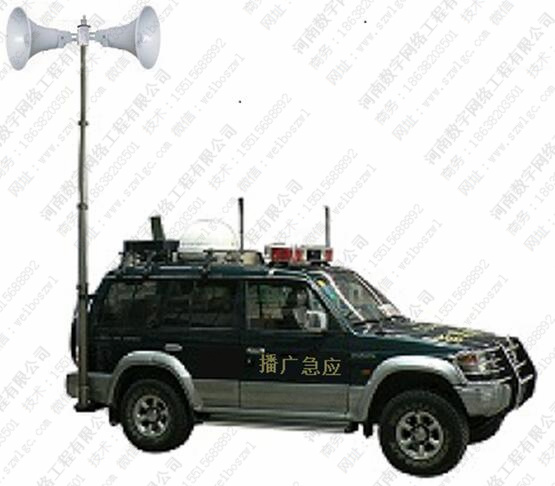

机动应急广播系统通过移动通讯网络与市级应急广播平台等完成通信，具有应急时期的通讯、指挥功能，发挥前线指挥所的作用。具有应急补充覆盖等功能，接口对接能力。
县应急广播平台，可以通过机动应急广播系统发布应急广播消息。在局部的受灾和应急区域内，可以随时随地部署和启用机动应急广播系统，实现局部区域内的应急广播消息发布，带动局部区域内的各种调频收音机、大喇叭终端等进行应急广播，还可以本地小区域范围内的大喇叭直接广播。
机动应急广播系统兼具灾备平台的功能。当县应急广播平台发生故障时，可以随时随地临时启用机动应急广播系统，接入应急办的应急广播消息，进行一定区域范围内的紧急状态下的应急广播消息发布。

(1)  内置工业级X86 CPU模块，处理能力不少于4核8线程3.0GHz；
(2)  内置工业级ECC 内存模块，容量不小于16GB；
(3)  内置工业级固态硬盘，抗震防摔，容量不小于256GB
(4)  具备工业高亮液晶显示屏，尺寸不小于14英寸；
(5)  具备本地操控键盘和触摸板鼠标，可方便应急广播平台本地操控；
(6)  内置应急广播制作播出平台、调度控制平台软件，可本地直接浏览器操控；
(7)  应急广播平台可远程连接上级应急广播平台消息，本地处理后直接广播；
(8)  内置FM调频发射模块，可以实现调频应急广播信号发射
(9)  调频模块发射功率不小于50W；
