高速信息化OTN全光网建设
系统简介

高速信息化OTN网络,光传送网(OTN) 技术是电网络与全光网折衷的产物,将SDH 强大完善的OAM&P 理念和功能移植到了WDM 光网络中,有效地弥补了现有WDM 系统在性能监控和维护管理方面的不足。OTN 技术可以支持客户信号的透明传送、高带宽的复用交换和配置(小交叉颗粒为ODU1,约为2.5 Gbit/s),具有强大的开销支持能力,提供强大的OAM 功能,支持多层嵌套的串联连接监视(TCM) 功能、具有前向纠错(FEC)支持能力。

技术方案

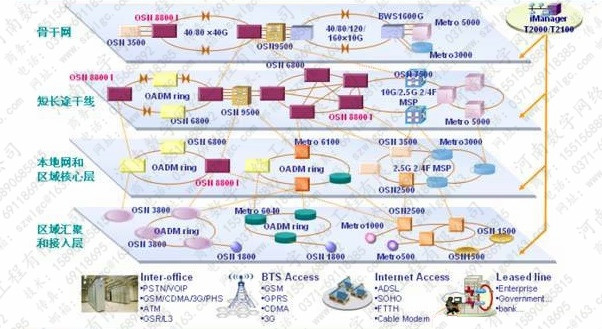

层次结构
OTN满足ITU-T 6.805中规定的传送网的通用模型,遵循其分层结构、信息定义、客户关系、网络拓扑、功能界定等.光传送网的层次结构自上而下依次为:电路(客户)层网络、光通道层网络、光复用段层网络、光传输段层网络和物理媒质层网络。
技术特点
OTN技术作为一种新型组网技术,相对已有的传送组网技术,其主要优势如下:
1、多种客户信号封装和透明传输。
基于ITU-TG.709的OTN帧结构可以支持多种客户信号的映射和透明传输,如SDH、ATM、以太网等。
2、大颗粒的带宽复用,交叉和配置。
OTN目前定义的电层带宽颗粒为光通路数据单元,光层的带宽颗粒为波长,其复用、交叉和配置的颗粒明显要大很多,对高宽带数据客户业务的适配和传送效率有显著提升。
3、强大的开销和维护管理能力。
OTN提供了和SDH类似的开销管理能力,OTN光通路层的OTN帧结构大大增强了OCh层的数字监视能力。OTN还提供层嵌套串联连接监视(TCM)功能,这样使得OTN组网时,釆用端到端和多个分段同时进行性能监视的方式成为可能。
4、增强了组网和保护能力。
通过OTN帧结构、ODUk交叉和多维度可重构光分插复用器(ROADM)的引入,大大增强了光传送网的组网能力,改变了目前基于SDHVC-12/VC-4调度带宽和WDM点到点提供大容量传送带宽的现状。
保护方式
1、点到点的线路(光复用段OMS)保护倒换方案,其原理是当工作链路传输中断或性能劣化到一定程度后,系统倒换设备将主信号自动转至备用光纤系统来传输,从而使接收端仍能接收到正常的信号而感觉不到网络已出现了故障。
2、光层保护方式(1:1),是由一个备用保护系统和一个工作系统组成的保护网络,系统的冗余度显然为100%。
3、光链路保护方式(1+1),是由一个备用保护系统与一个工作系统组成的保护网络。
4、M:N方式,资源共享的保护方式,通常采用通道保护方式。是由m个备用保护系统和n个工作系统组成的复用段保护网络;
5、核心传输网DWDM的自愈环网保护恢复技术一自愈环网SHR(Self Healing Ring)就是无需人为干预,利用网络具有发现替代传输路由并重新建立通信的能力,在短的时间内从失效的故障中自动恢复所携带的业务的环网。

OTN发展

OTN不仅可提供“管道”,还具备组网功能。同时,OTN的应用还增加了网络配置的灵活性,并能够提供网络保护、提高安全性。除了降低网络建设成本,OTN的引入还可以改善WDM设备的可管理性、快速故障定位、业务保护、快速开展业务、网络碎片整理、减少备件种类、投资保护、全业务支持等能力。不管是光交叉还是电交叉,在未来几年都将会不断有更大容量的OTN设备面世。在适应全业务发展的同时,其强大的网络支撑能力也将对数据业务发展起到强大的推动作用。我们将看到,能够提供大颗粒带宽的调度与管理的OTN不再是点对点的管道,而真正成为能够灵活调度、具备保护恢复功能的新一代光网络。
以当前网络大发展趋势背景下的市县级广电网络建设,根据市县级广电城域网的当前的背景和实际问题,对于如何在此基础上实现全业务网络的改造升级进行了详细的研究。调研分析多种市场主要的改造技术,类比了各自的优势和特点,并依据省网的建设经验,提出了采用OTN传输技术的建设方案,所做的工作主要包括以下几个方面:
1.对市县级当前所具有有线电视网络结构进行调研分析,分别从结构和业务需求上做出了调研,提出了目前亟待解决的问题,依据实际环境,提出了符合市县级地区发展的广电城域网建设思路。
2.由于要发展多种业务模型,对各种业务的传输环境、带宽要求进行了分析。为了满足各业务的需求,在构建城域网时,对各种传输和接入模型进行对比研究,提出了FTTx+xPON的网络改造模型以及该模型下关键技术的规划。
3.研究了市县级城域网的目前网络现状,按照层次化的构建方式改造城域网,在传输层中采用省网建议的OTN技术,并以此构建了EPON+LAN和EPON+EOC两种应用模型。
4.依据市县级有线电视网络目前的改造方案,针对不同的环境、业务功能详细的描述了广电城域网设计并实施的过程。
有线数字电视省网平移,国网整合,双网改建,宽带提速,全媒体介入。广播电视总台以十三五规划为导向,广电蜕变转型,高新科技项目创收求生存,激活原存量,支撑增值运营寻求发展。高速信息化城域网络OTN光传送网容量在10Gb/s→40Gb/s→100Gb/s全网建设,过两年可升级到超速网络125Gb/s→200Gb/s→400Gb/s的容量,提高OTN城域网络传输速度,打造高速信息化网络,广电蜕变转型,与电信比翼腾飞

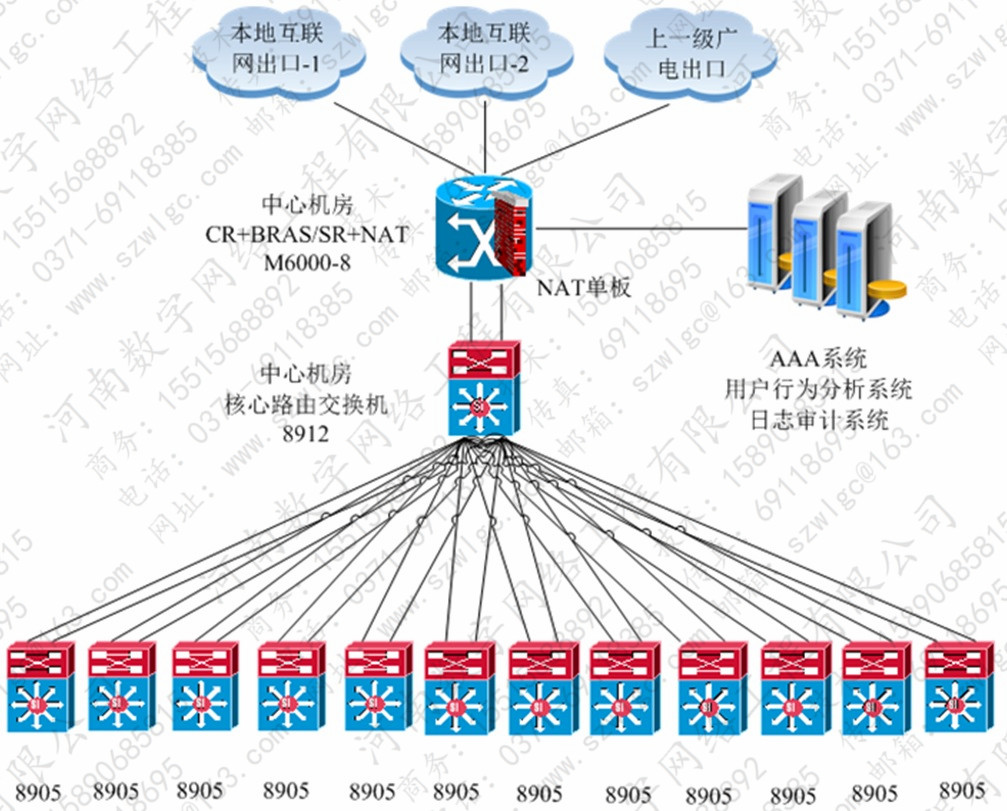

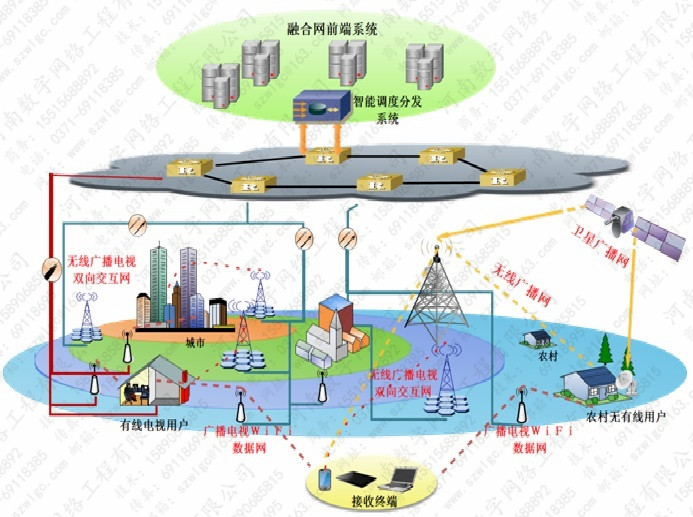

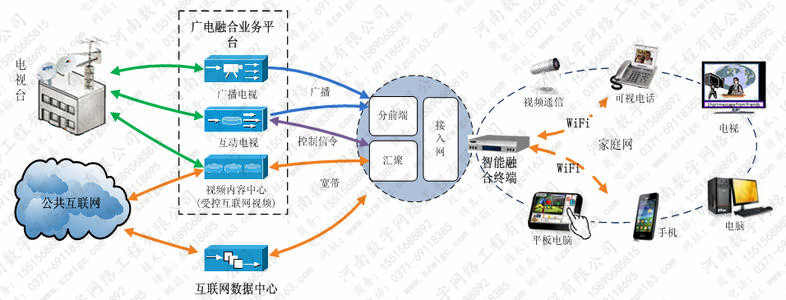

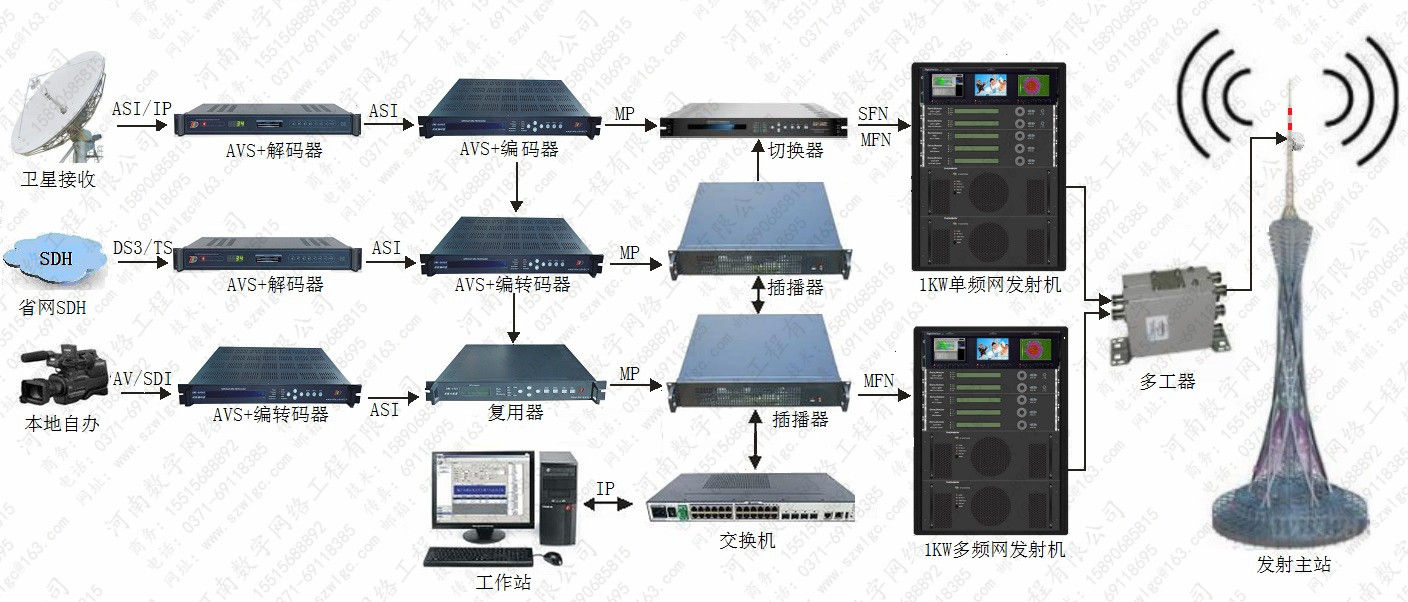

系统架构
